场景一：单播跨VLAN通信场景
实验拓扑图如下所示，拓扑中包含两个Vlan，分别是Vlan 10和Vlan 20，PC1、PC2和PC3直连各自交换机的链路类型为access，交换机之间的链路类型为trunk，trunk链路允许所有Vlan标签的数据通过。拓扑中，Vlan 10的PC1需要向对端Vlan 10的PC3和Vlan 20的PC2通信，由于二层不能直接跨Vlan通信，因此需要打开华为三层交换机的Vlanif逻辑接口。Vlan 10的交换机逻辑接口对应Vlanif 10，作为Vlan 10内所有主机的默认网关，IP地址为192.168.10.254/24。由于PC1的数据可以直接发送到交换机SW2，因此在SW2上设置Vlanif 10，同时作为PC1和PC3的默认网关，为了实现跨Vlan转发功能，在交换机SW2上设置Vlanif 20逻辑接口，IP地址为192.168.20.254/24，使其作为PC2的默认网关。由于在同一台交换机上各个Vlanif之间可以相互转发数据，因此可以实现在三层交换机上的跨Vlan数据转发。

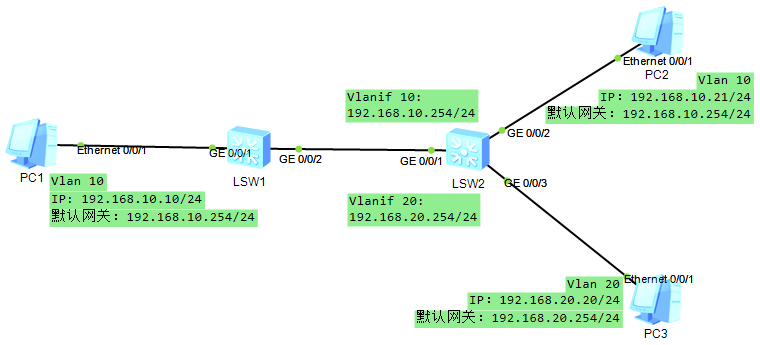

图1 单播跨VLAN通信场景
交换机配置命令：
SW1：
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type access
Port default vlan 10
Quit
Interface g0/0/2
Port link-type trunk
Port trunk allow-pass vlan all
Quit
SW2:
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type trunk
Port trunk allow-pass vlan all
Quit
Interface g0/0/2
Port link-type access
Port default vlan 10
Quit
Interface g0/0/3
Port link-type access
Port default vlan 20
Quit
Interface vlanif 10
Ip address 192.168.10.254 24
Quit
Interface vlanif 20
Ip address 192.168.20.254 24
Quit

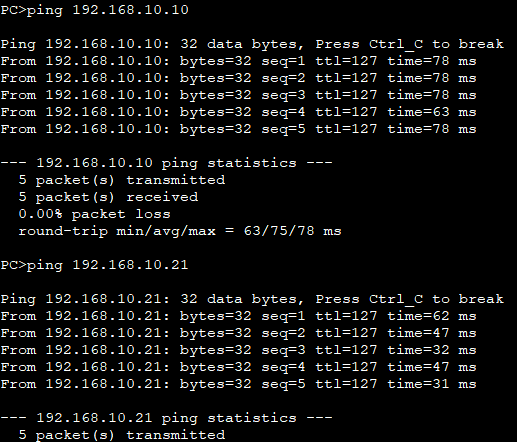

测试结果如下，PC1、PC2、PC3之间可以相互ping通：

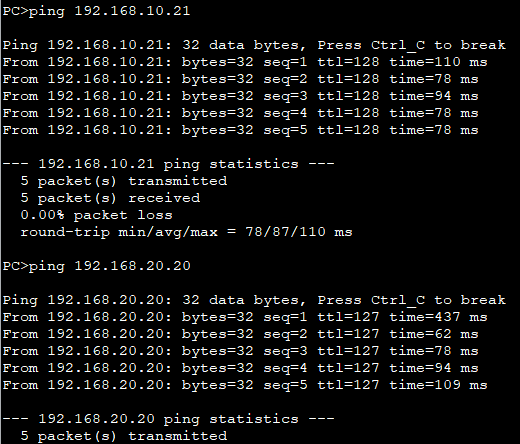

图2 PC1 ping PC2、PC3

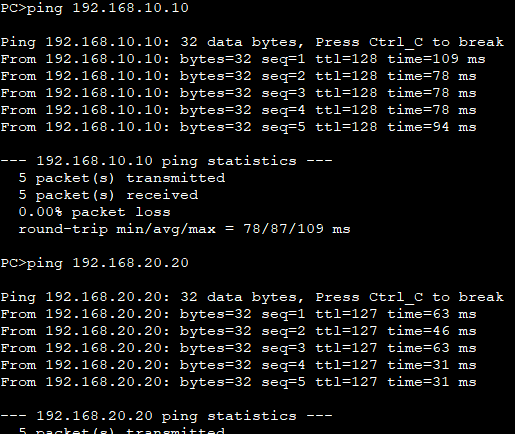

图3 PC2 ping PC1、PC3
图4 PC3 ping PC1、PC2
场景二：二层组播通信场景
图5 二层组播通信场景拓扑
实验拓扑如上图所示，组播服务器和组播组用户都在同一Vlan 10中，在同一Vlan中发送组播流属于二层组播，当没有使能华为交换机的igmp-snooping功能时，交换机会将组播数据流以广播的形式转发到每个组播组用户。如图PC1宣告加入225.1.1.1，PC2宣告加入239.50.1.1，而组播源服务器只想为225.1.1.1的组播组用户推流，交换机没有配置igmp-snooping功能，端侧配置如下图所示。

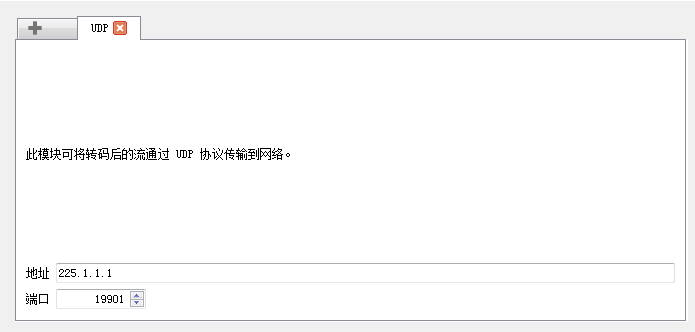

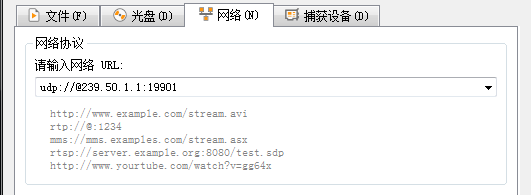

图5 组播源发送UDP组播数据包地址及端口号

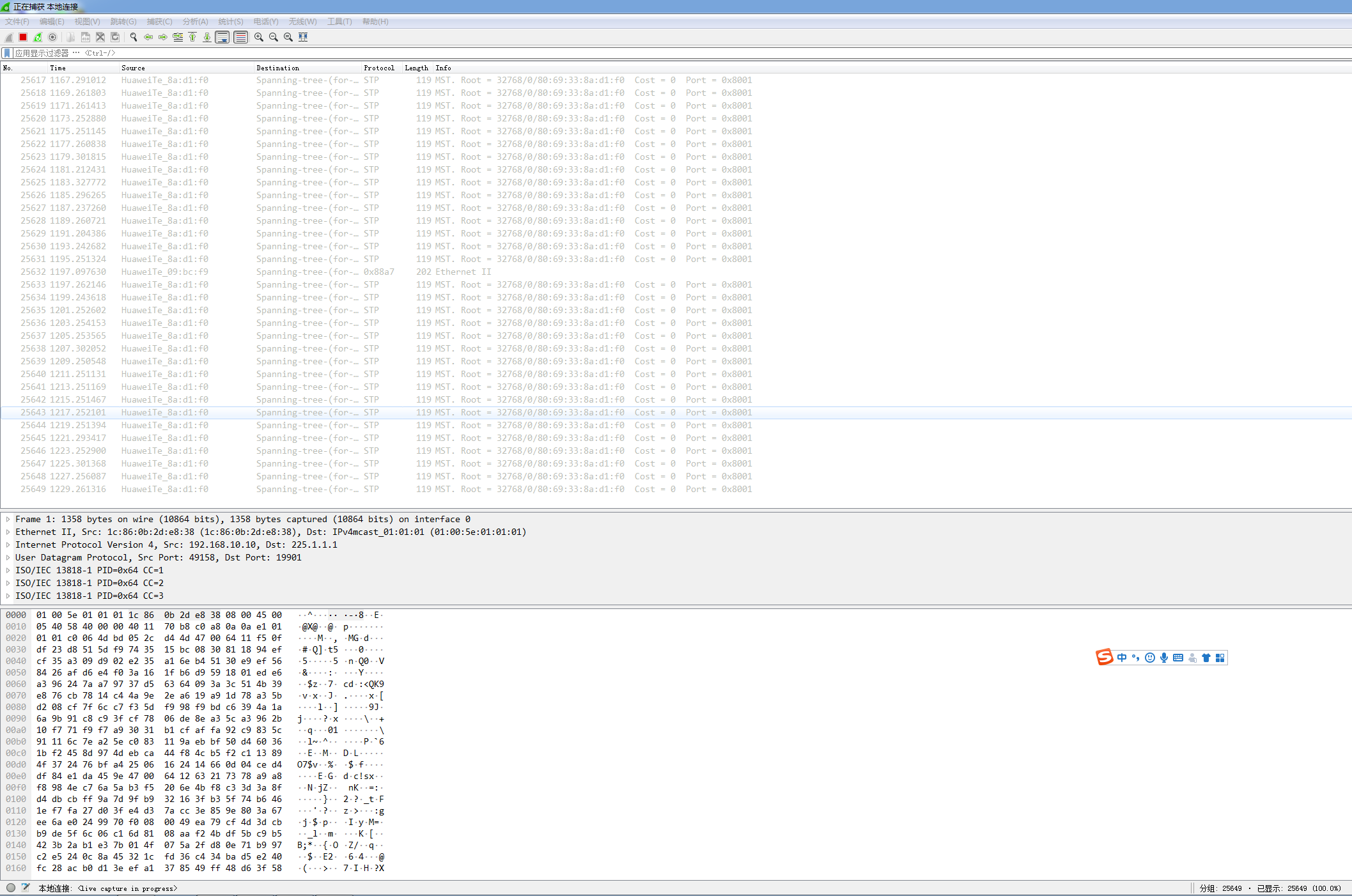

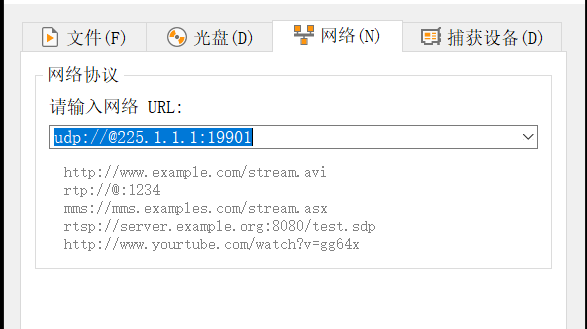

图6 PC1加组播组
图7 PC2加组播组
组播源向接收端发送组播数据后，通过在接收端抓包，发现PC1和PC2均能接收到发往225.1.1.1组播组的数据包，如下图所示，不符合组播的需求。

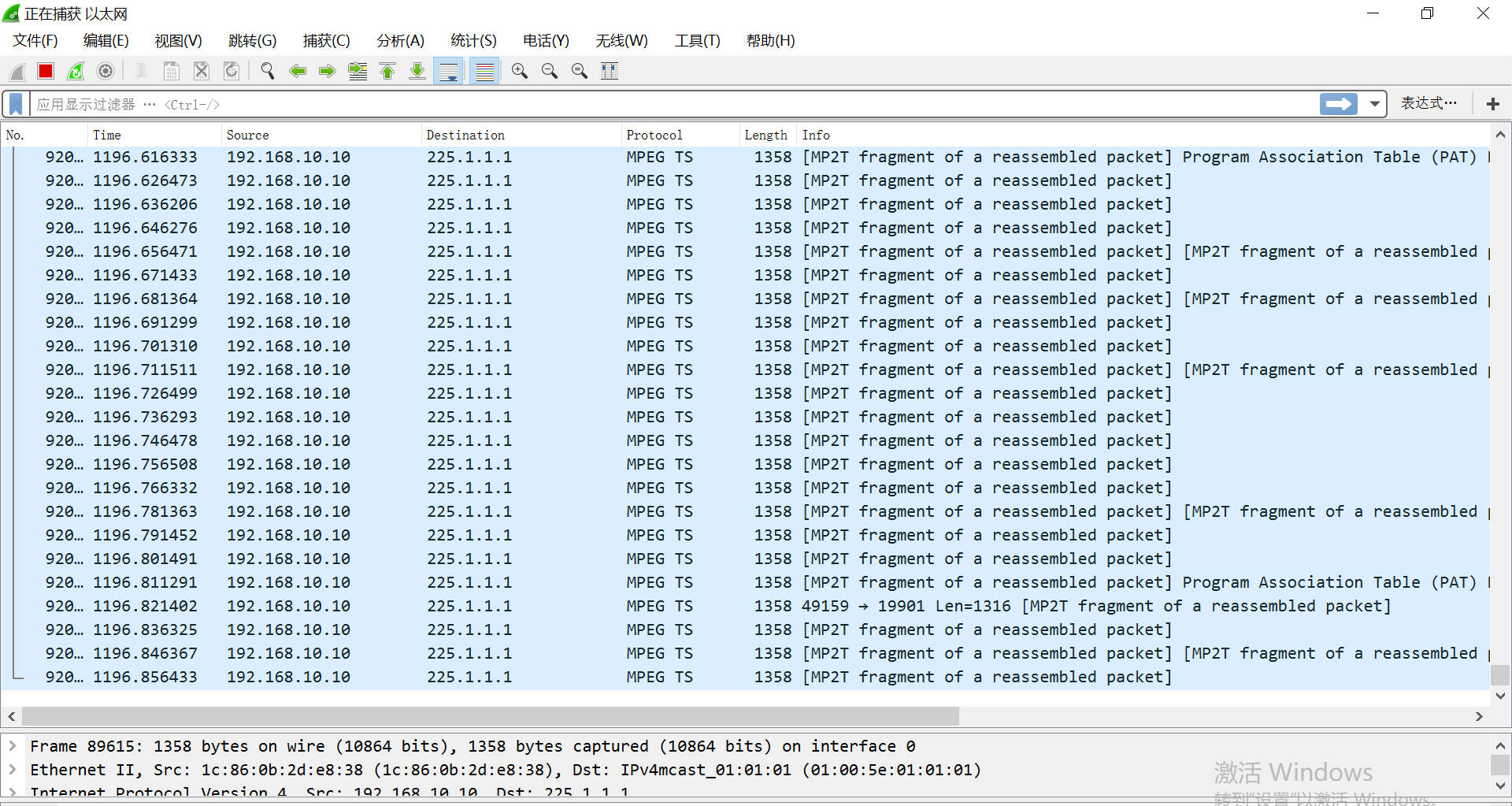

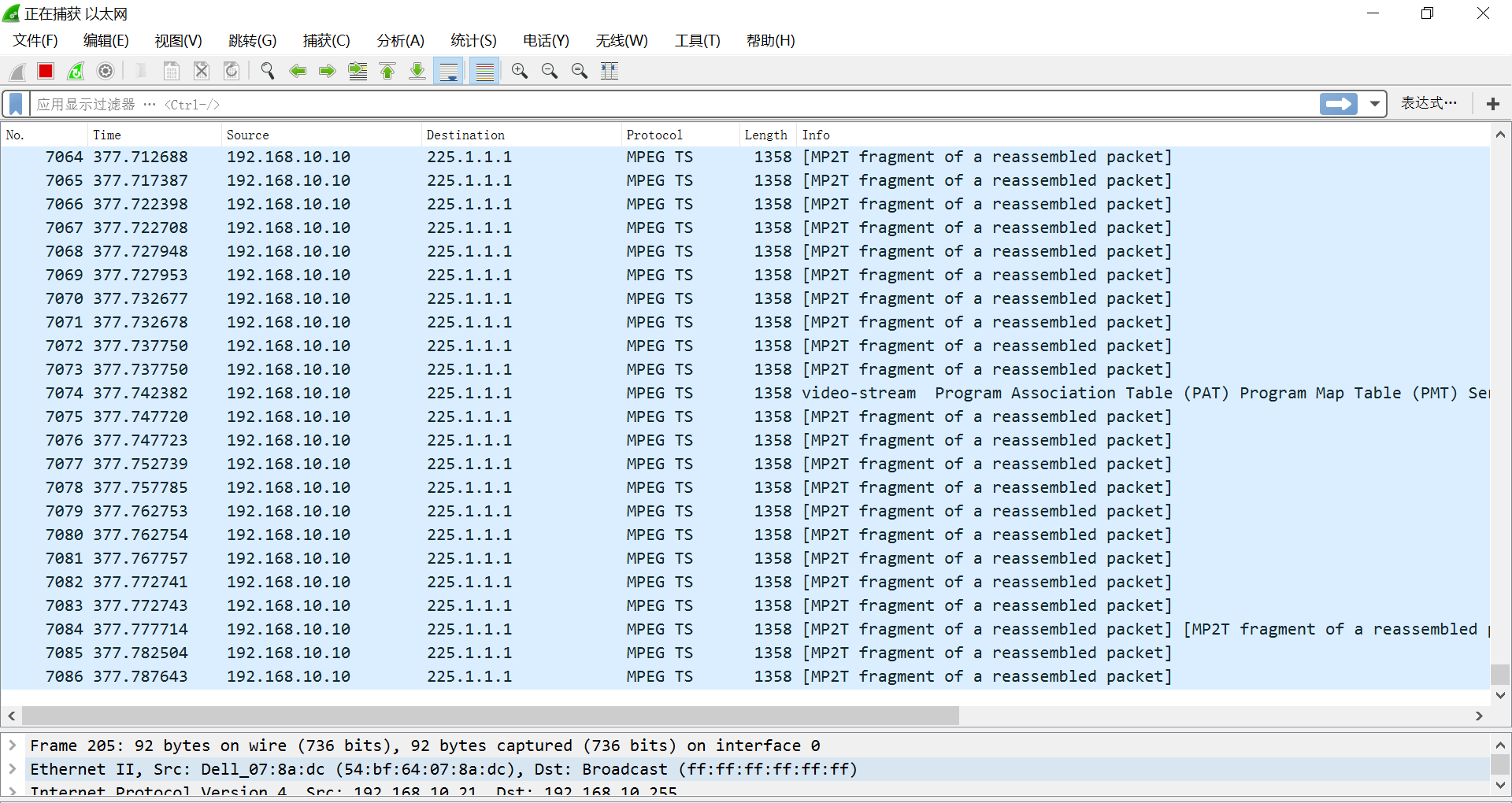

图8 未使能igmp-snooping的PC1抓包情况

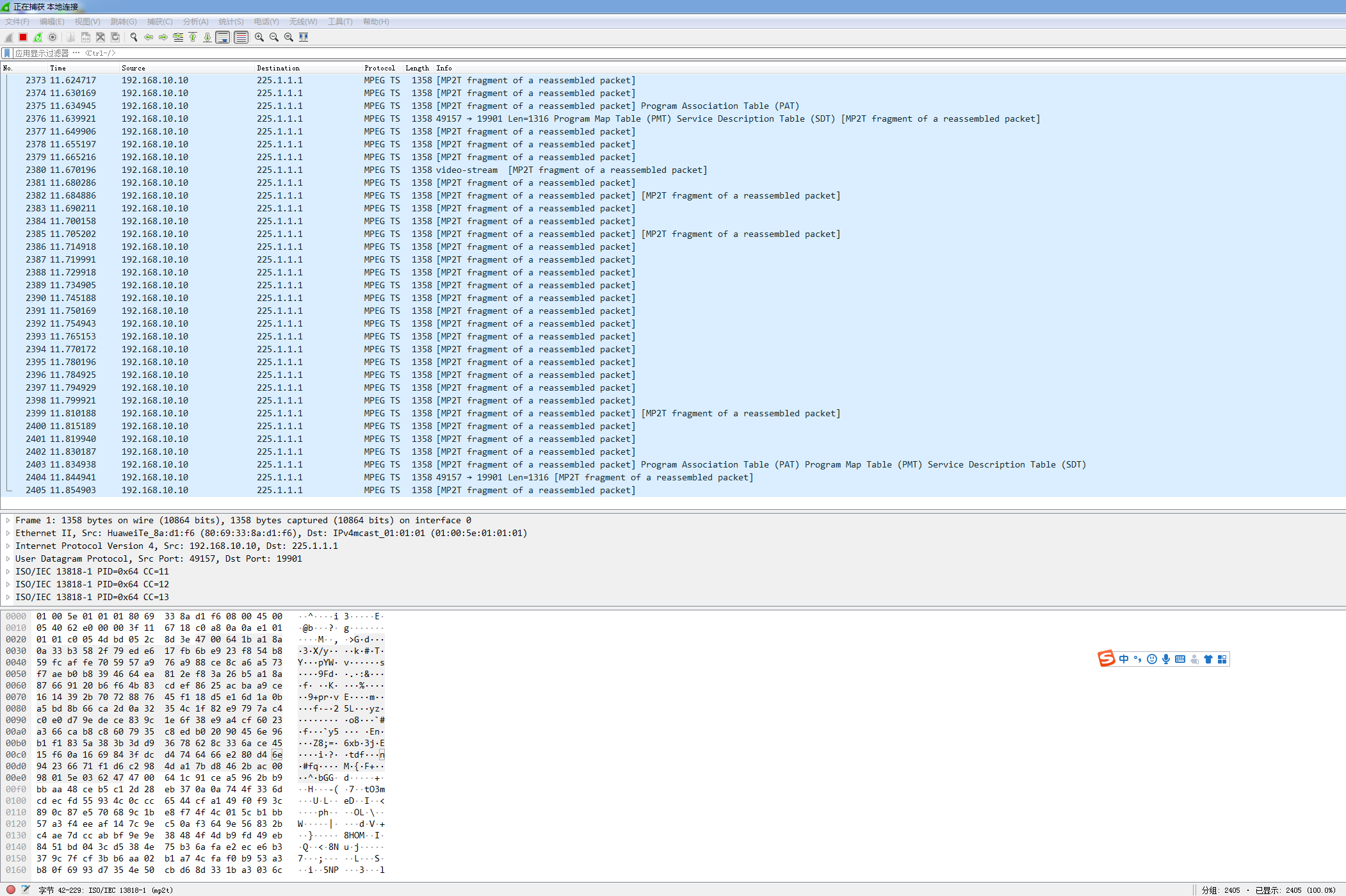

图9 未使能igmp-snooping的PC2抓包情况
为了避免在PC1和PC2上都收到发往PC1的组播数据，需要在直连组播组用户侧的交换机SW2上开启igmp-snooping功能（华为仿真器不支持此功能，华为实体交换机支持此功能）。此时抓包情况如下图所示，开启igmp-snooping后只能在PC1上收到组播数据，PC2收不到发往PC1的组播数据，功能正常。
图10 开启igmp-snooping后PC1抓包情况
图11 开启igmp-snooping后PC2抓包情况
交换机配置命令：
SW1：
System-view
Vlan 10
Quit
Interface g0/0/1
Port link-type access
Port default vlan 10
Quit
Interface g0/0/2
Port link-type trunk
Port trunk allow-pass vlan all
Quit
SW2:
System-view
Vlan 10
Quit
Interface g0/0/1
Port link-type trunk
Port trunk allow-pass vlan all
Quit
Interface g0/0/2
Port link-type access
Port default vlan 10
Quit
Interface g0/0/3
Port link-type access
Port default vlan 10
Quit
Igmp-snooping enable 全局使能
Vlan 10
Igmp-snooping enable
Igmp-snooping version 3 此命令为必要配置项，交换机需要具有最高版本igmp协议
场景三：跨Vlan组播通信场景

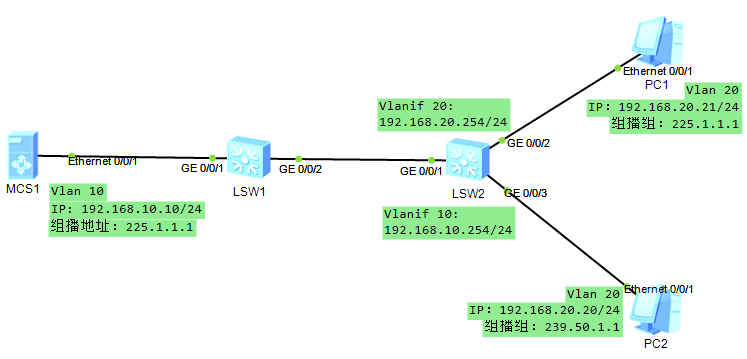

图12 跨Vlan组播场景
实验拓扑图如上所示，位于Vlan 10内的组播需要给Vlan 20内的用户发送组播数据流，纯二层通信是无法跨越Vlan的，因此还需要结合交换机的三层转发功能。组播连通的前提是单播能够连通，因此需要先通过设置交换机SW2的Vlanif 10和Vlanif 20使Vlan 10和Vlan 20内的终端能够互相ping通，如下图所示。
在此基础上，需要打开交换机SW2的全局组播路由功能，并在每个Vlanif内使能pim协议，目的是帮助组播流找到上游接口的Vlanif（本场景是Vlanif 10）和下游接口的Vlanif（本场景是Vlanif 20），为了查询各Vlanif下接入了哪个组播组的用户，需要在直连组播组用户的交换机上开启igmp协议，如果检测到Vlanif 20下接入了225.1.1.1的组播组用户，那么发往该组播地址的组播源就会向Vlan 20发送组播数据，发往其他组播地址的流量将不会到达Vlan 20。例如，PC1加入225.1.1.1组播组，PC2加入239.50.1.1组播组，此时根据igmp协议，交换机会认为Vlanif 20接口下共有两个组播组的用户，当Vlan 20没有使能igmp-snooping功能时，组播源发往225.1.1.1和239.50.1.1的组播数据都会转发到Vlan 20内并在该域内广播，即PC1和PC2都能收到这两个组的组播流。抓包情况如下图所示。

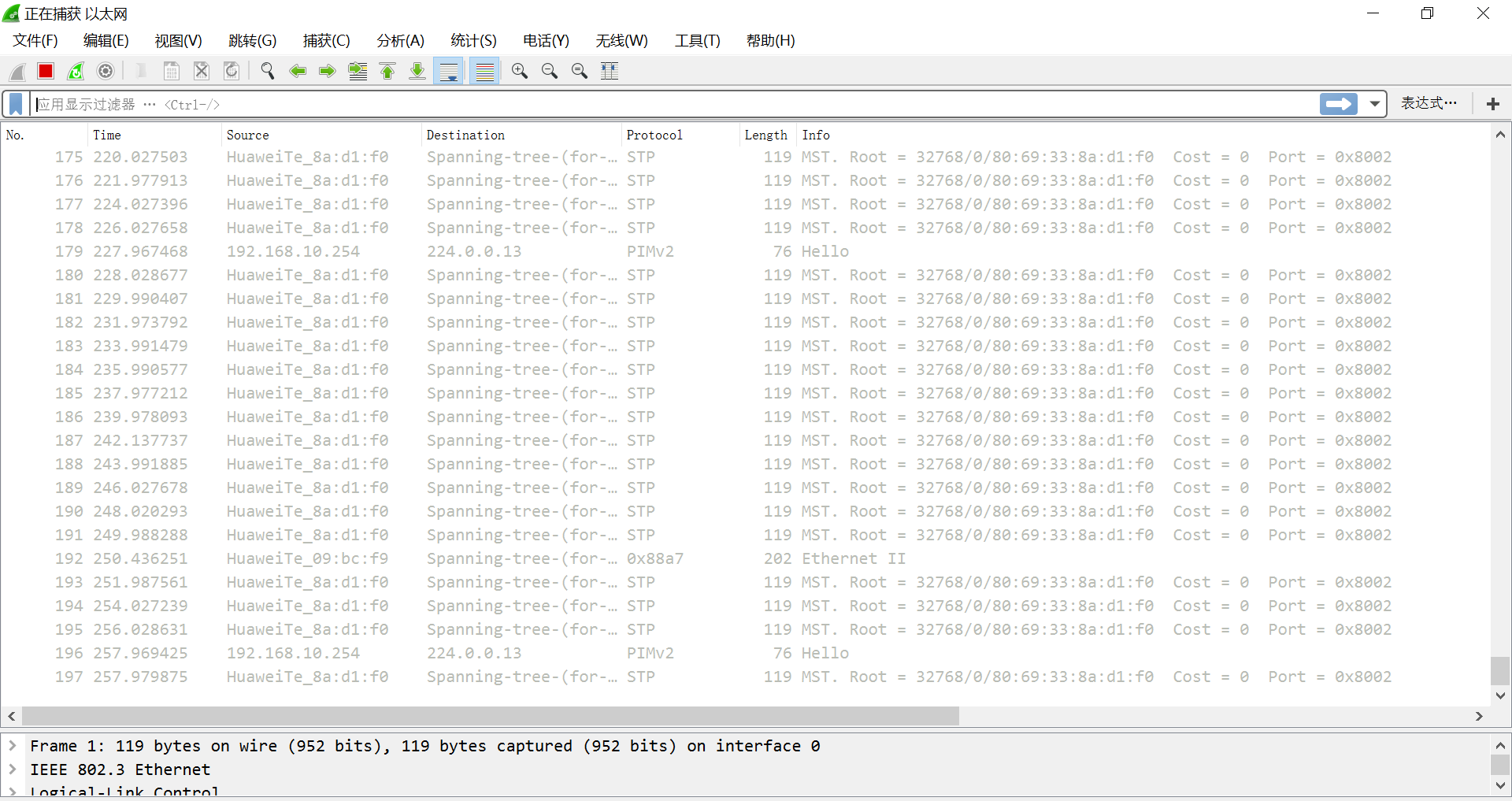

图13 未使能igmp-snooping的PC1抓包情况

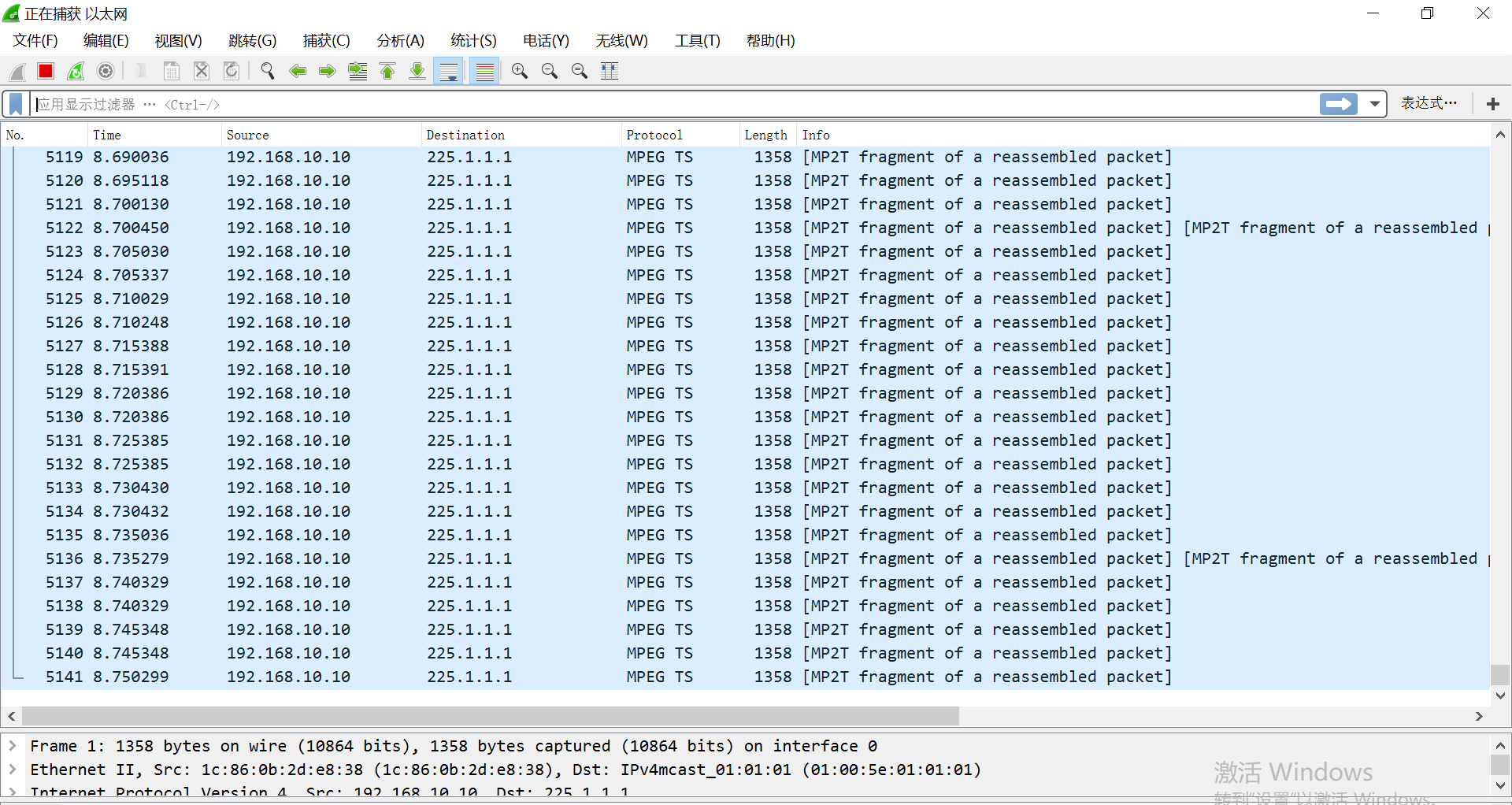

图14 未使能igmp-snooping的PC2抓包情况
当Vlan 20使能igmp-snooping功能时，PC1和PC2只能收到各自加入组的组播流。以组播源发往225.1.1.1为例，抓包情况如下图所示。PC1能够收到其所对应的组播组信息，而另一个组播组中的PC2用户收不到组播源发往PC1组播组的数据流，功能正常。

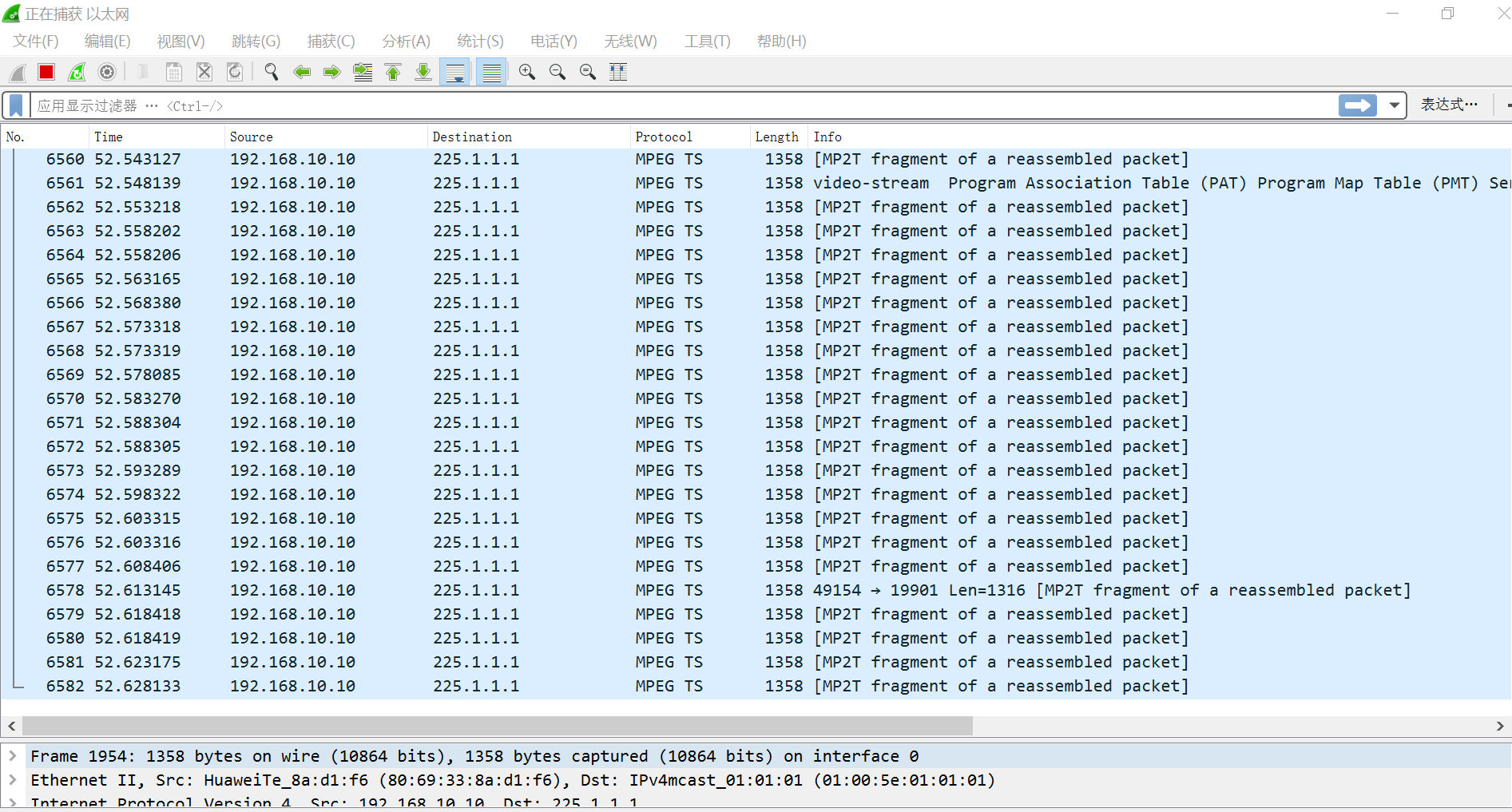

图15 开启igmp-snooping后PC1抓包情况
图16 开启igmp-snooping后PC2抓包情况
在组播过程中需要注意，将组播数据流IPv4协议格式里的TTL值设置不能小于1，否则数据包将被第一跳交换机直接丢弃，无法转发。
交换机配置命令：
SW1：
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type access
Port default vlan 10
Quit
Interface g0/0/2
Port link-type trunk
Port trunk allow-pass vlan all
Quit
SW2:
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type trunk
Port trunk allow-pass vlan all
Quit
Interface g0/0/2
Port link-type access
Port default vlan 20
Quit
Interface g0/0/3
Port link-type access
Port default vlan 20
Quit
Interface vlanif 10
Ip address 192.168.10.254 24
Quit
Interface vlanif 20
Ip address 192.168.20.254 24
Quit
Multicast routing-enable 全局使能
Interface vlanif 10
Pim dm
Quit
Interface vlanif 20
Pim dm
Igmp enable
Quit
Igmp-snooping enable 全局使能
Vlan 20
Igmp-snooping enable
Igmp-snooping version 3 必写命令
Quit
场景四：二三层组播混跑场景

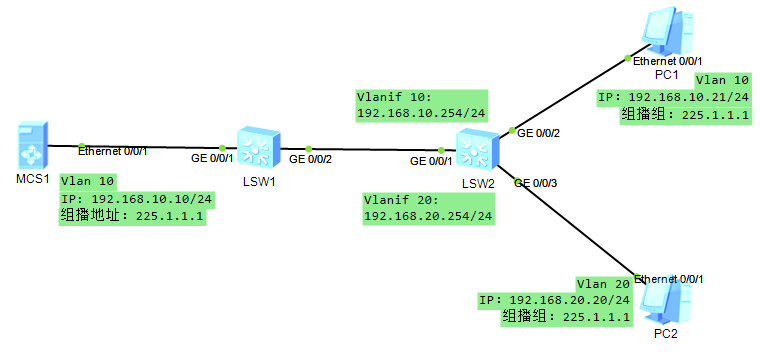

图17 二三层组播混跑场景
该场景中组播组用户PC1和PC2分别在Vlan 10和 Vlan 20内，都加入225.1.1.1组播组，组播源在Vlan 10内，因此PC1与组播源之间的通信属于二层通信，而PC2与组播源之间的通信属于三层通信，如果只开启Vlanif间的组播路由功能，那么组播路由表会识别Vlanif 10为上游接口，Vlanif 20为下游接口，当Vlan 10内的用户需要接收组播源的数据时，组播路由表并不会把Vlanif 10同时当作下游接口转发到PC1，因此PC1收不到组播数据。需要进一步开启vlan 10内的igmp-snooping才能实现在同一Vlan下的二层组播。实验结果如下图所示，在开启pim组播路由且未开启Vlan 10的igmp-snooping功能时，PC1抓不到组播数据包，PC2可以抓到组播数据包。

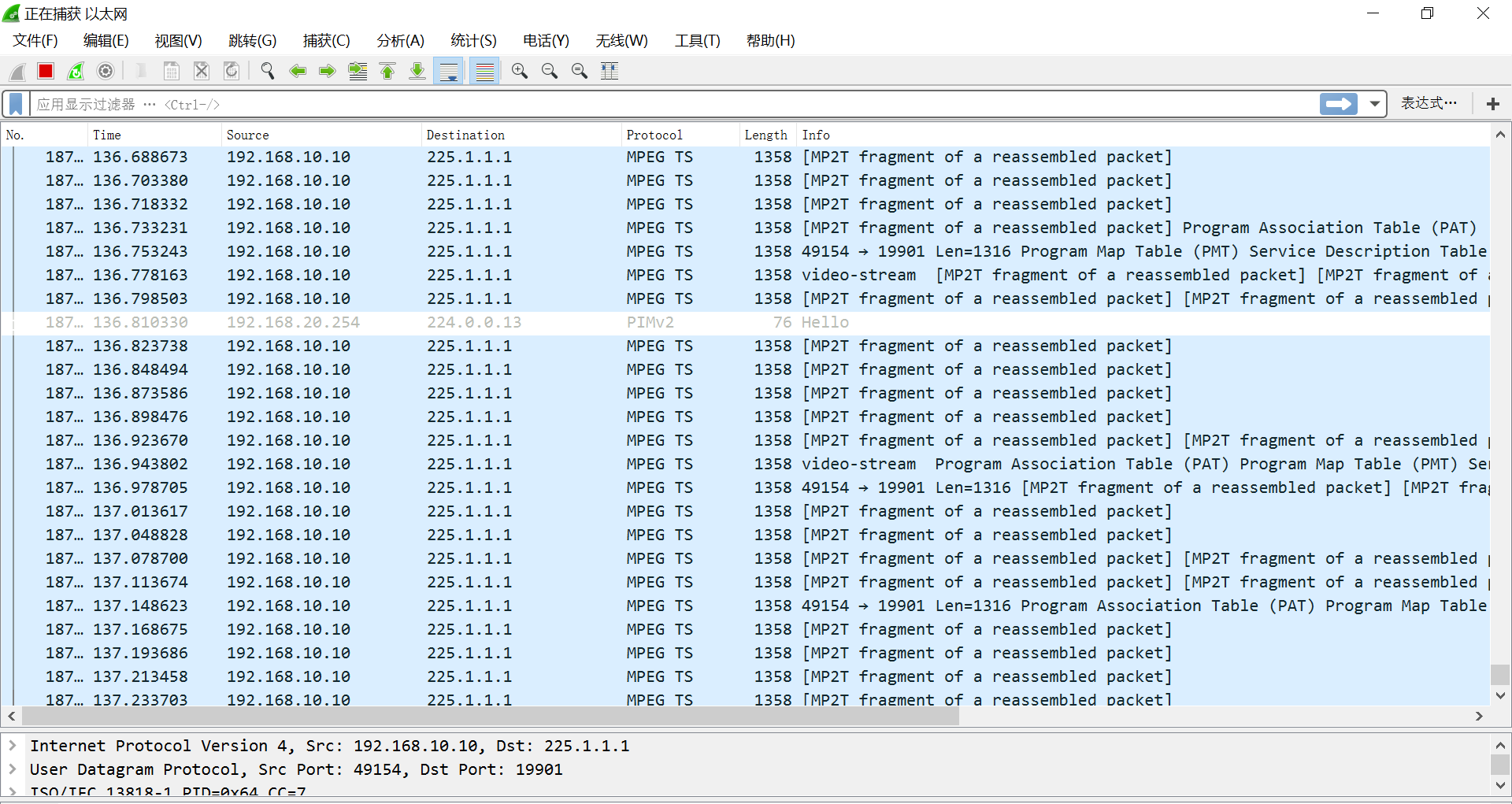

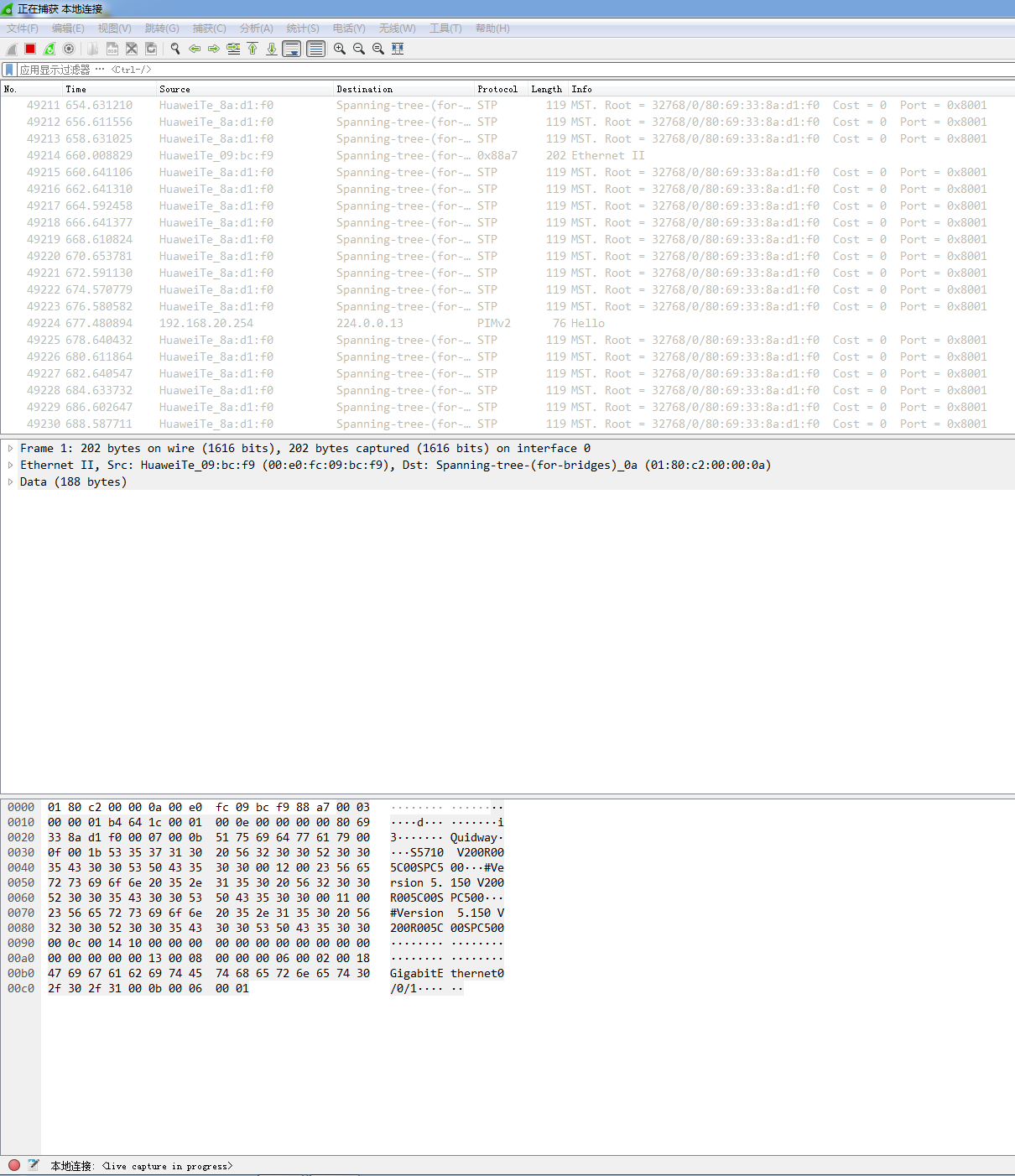

图18 Vlan 10未使能igmp-snooping的PC1抓包情况
图19 Vlan 10未使能igmp-snooping的PC2抓包情况
当同时开启组播路由和igmp-snooping功能后，PC1和PC2都可以抓到组播数据包。

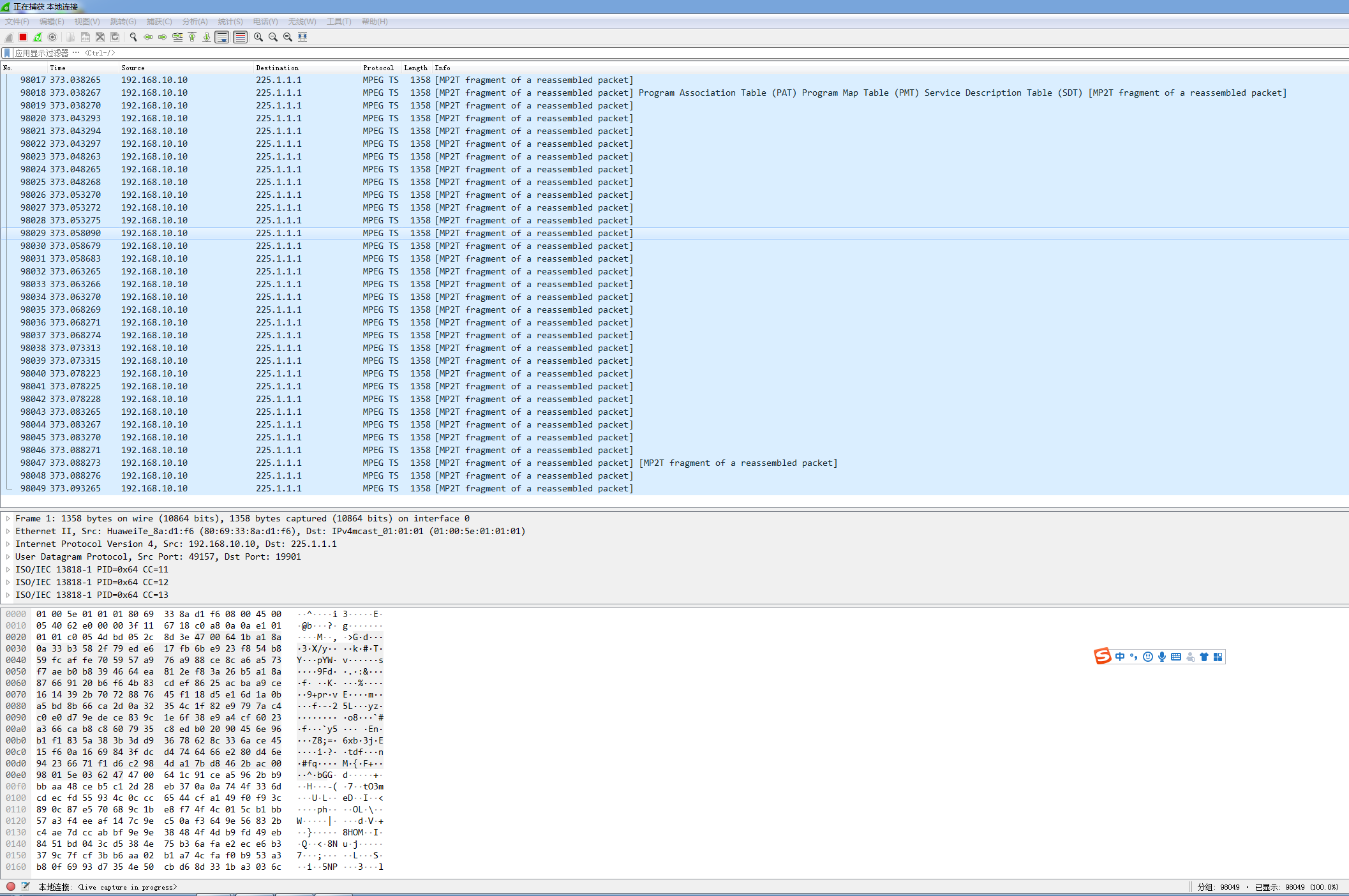

图20 Vlan 10开启igmp-snooping后PC1抓包情况

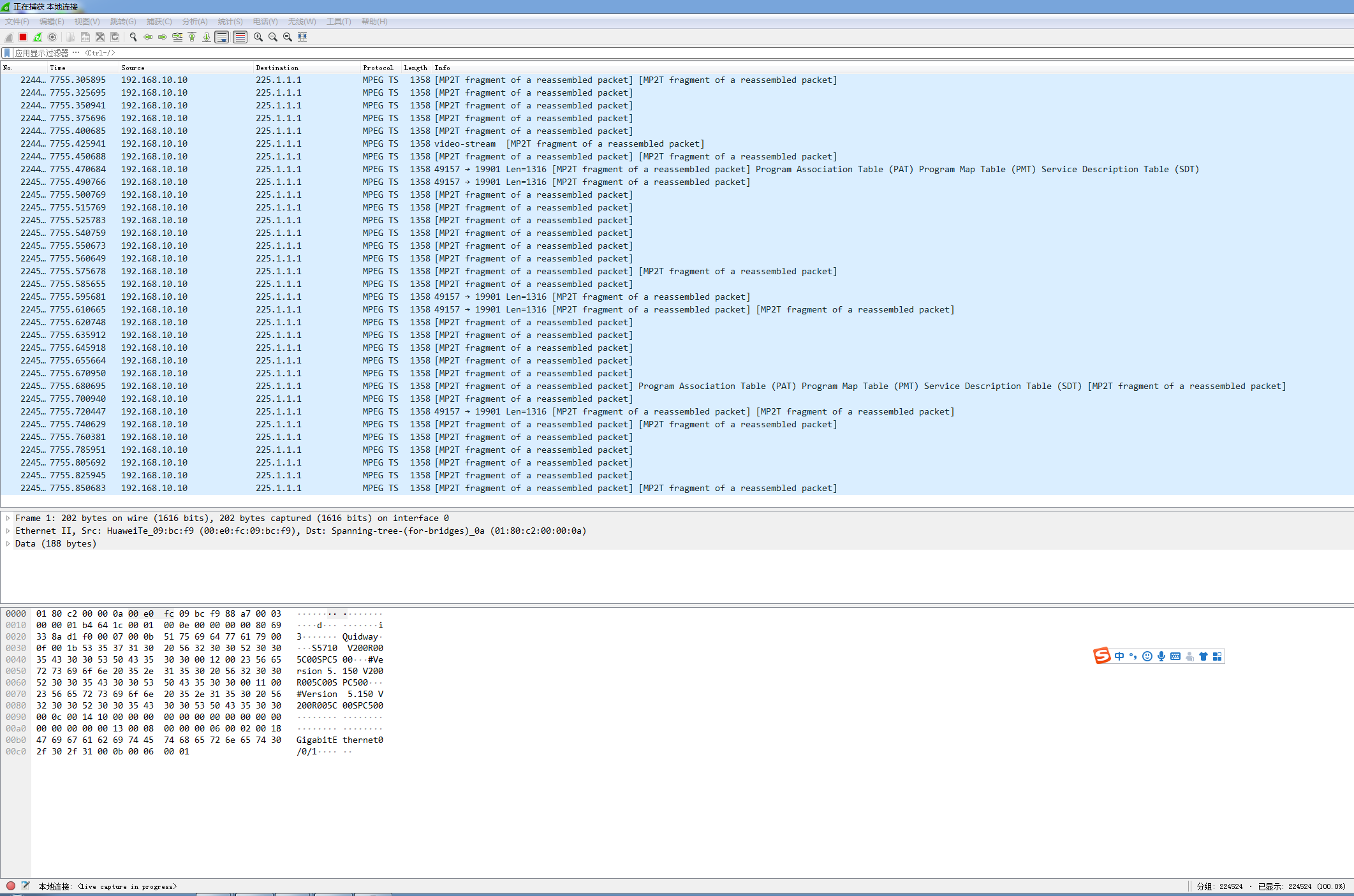

图21 Vlan 10开启igmp-snooping后PC2抓包情况
交换机配置命令：
SW1：
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type access
Port default vlan 10
Quit
Interface g0/0/2
Port link-type trunk
Port trunk allow-pass vlan all
Quit
SW2:
System-view
Vlan batch 10 20
Interface g0/0/1
Port link-type trunk
Port trunk allow-pass vlan all
Quit
Interface g0/0/2
Port link-type access
Port default vlan 10
Quit
Interface g0/0/3
Port link-type access
Port default vlan 20
Quit
Interface vlanif 10
Ip address 192.168.10.254 24
Quit
Interface vlanif 20
Ip address 192.168.20.254 24
Quit
Multicast routing-enable 全局使能
Interface vlanif 10
Pim dm
Quit
Interface vlanif 20
Pim dm
Igmp enable 直连组播组用户的下游接口需要使能igmp协议
Quit
Igmp-snooping enable 全局使能
Vlan 10
Igmp-snooping enable 二层使能Vlan 10接收组播源数据
Igmp-snooping version 3
Quit
Vlan 20
Igmp-snooping enable 避免在Vlan 20广播组播数据
Igmp-snooping version 3
Quit
